ATS 고속 무선충전패드 교체 | "fast Wireless charging pad retrofit for Cadillac ATS"

 ATS 시크릿 박스안은 무선충전부죠

GM 이 차를 설계할시절 폰 크기는 고만고만한 크기라 그정도 공간이면 충분할것이라고 생각했는지는 모르겠으나.. 그사이 폰들은 계속 커져서... 이하생략..

여튼..

그와중에 고속충전도 아니고 출력이 강한 것도 아니라서 케이스 씌운 폰은 인식 자체도 잘안되는 그런 쓰기 힘든 무선충전이 지원되고 있습니다..

그러다보니 아예 교체형 무선 충전 기를 팔기도 하죠.




뭐 요런건데요

실제 쓸일은 거의 없지만, 그래도 안되서 못쓰는거와 잘 되지만 안 쓰는건 기분이 다르지 않겠습니까?

그리고 위 사진의 제품을 보면 순정상태와 다른부부중 하나가 우측 부분에 배선지나가는 용도의 뒤어나온부분(빨강색으로 표시한 부분) 이 아예 없다는것이죠..

현재 사용하고 있는 폴드3 는 저 배선용 길 때문에 거치가 불가능 하지만,
만약 저게 없으면 딱 겨우 들어갈수 있습니다.

오호라!!  구입!!!!

그렇게 두가지 제품을 구입해서 받았고.. 생각치 못한 문제를 발견했습니다...

패드 몸체가 어느정도 부드러운 고무재질이 아니라 통째로 프라스틱이며
전면부 V 형태부분의 아구가 안맞더라고요...

역시 중국산 인가..

몇일 그렇게 다니가 딱 맞지 않는 것이 거슬려서 빼버리고 순정으로 돌리려고 했는데

차라리 순정을 빼고 순정 무선충전패드의 상부 껍데기만 이용해서 그 뒤에 저 무선 충전패드를 이식하고 순정 고무의 튀오나온 부분은 과감히 잘라버리자.

그렇게 기판을 떼서 양면 테이프로 이식했으나.. 뭔가 .. 뭔가.... 뭔가가 거슬리기 시작했습니다..

순정처럼 뭐 충전중 표시 되는것도 없고.. 뭔가 마감도 그렇고.. 아..

그냥 원복할까.. 하다가..

이왕 하는김에 다시 만져보자......

하고 원래 무선 충전기를 분해해서 자세히좀 검사해봅니다..

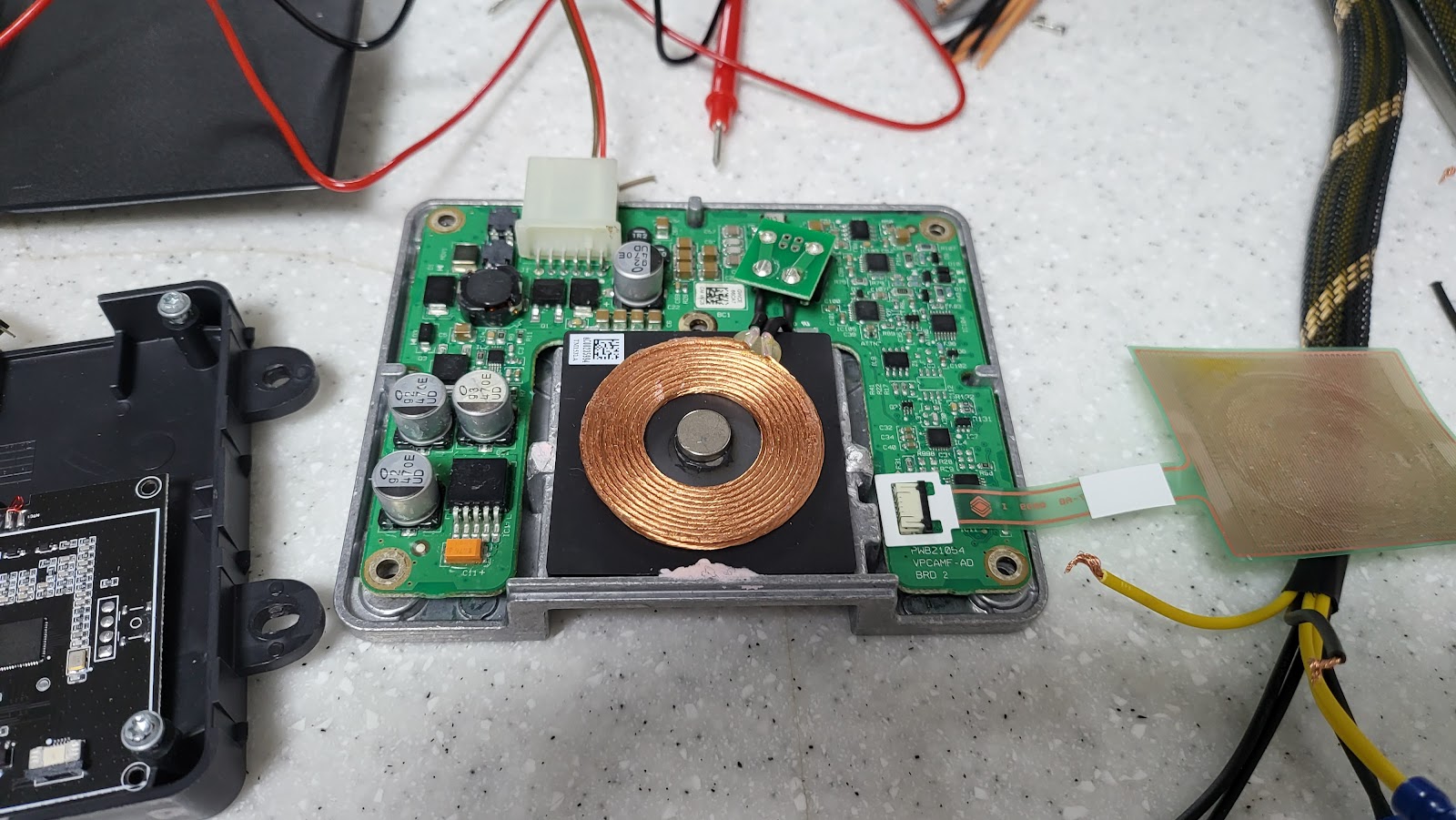

      (상부 커버 제거한 상태의 순정 충전기 본체)

이래저래 테스트를 해보니... 일단 충전 출력은 뭐.. 아시는분들 다 아시다시피 약하고..

뭔가 차량과 통신을 하는가 했으나 단순히 12V 입력이 들어가고
충전시 신호선이 그라운드에 연결 되는것을 확인했습니다.

실제로 차량에서 신호선을 그라운드에 물리면 CUE화면에 충전중 표시가 켜지는것을 확인.

이제 사제 충전패드에서 충전중일때 켜지는 LED 를 이용해서 릴레이를 걸면 되겠구나
라고 생각하던중....

중국산 충전패드의 기판에서 충전시 그라운드가 걸리는 포트가 존재 하는것을 확인해버립니다... (웬지 이놈들.. 아예 순정 커넥터 그대로 쓸수 있는 충전패드를 만들려던게 아니었을까 하는 생각도 잠깐)




기판에 f- 라고 되어있는 빈단자가 충전 시작하는경우 접지됨을 확인.

배선작업 + 글루건 + 약간의 실리콘으로 위치 잡아서 접착합니다.

(사진의 기판이 들어가있는 검정 프라스틱이 순정 무선충전패드의 윗뚜껑입니다..)

기쁜 마음으로 한손에 땀 대신 소화기를 쥐고 차량에 장착을 해봅니다..

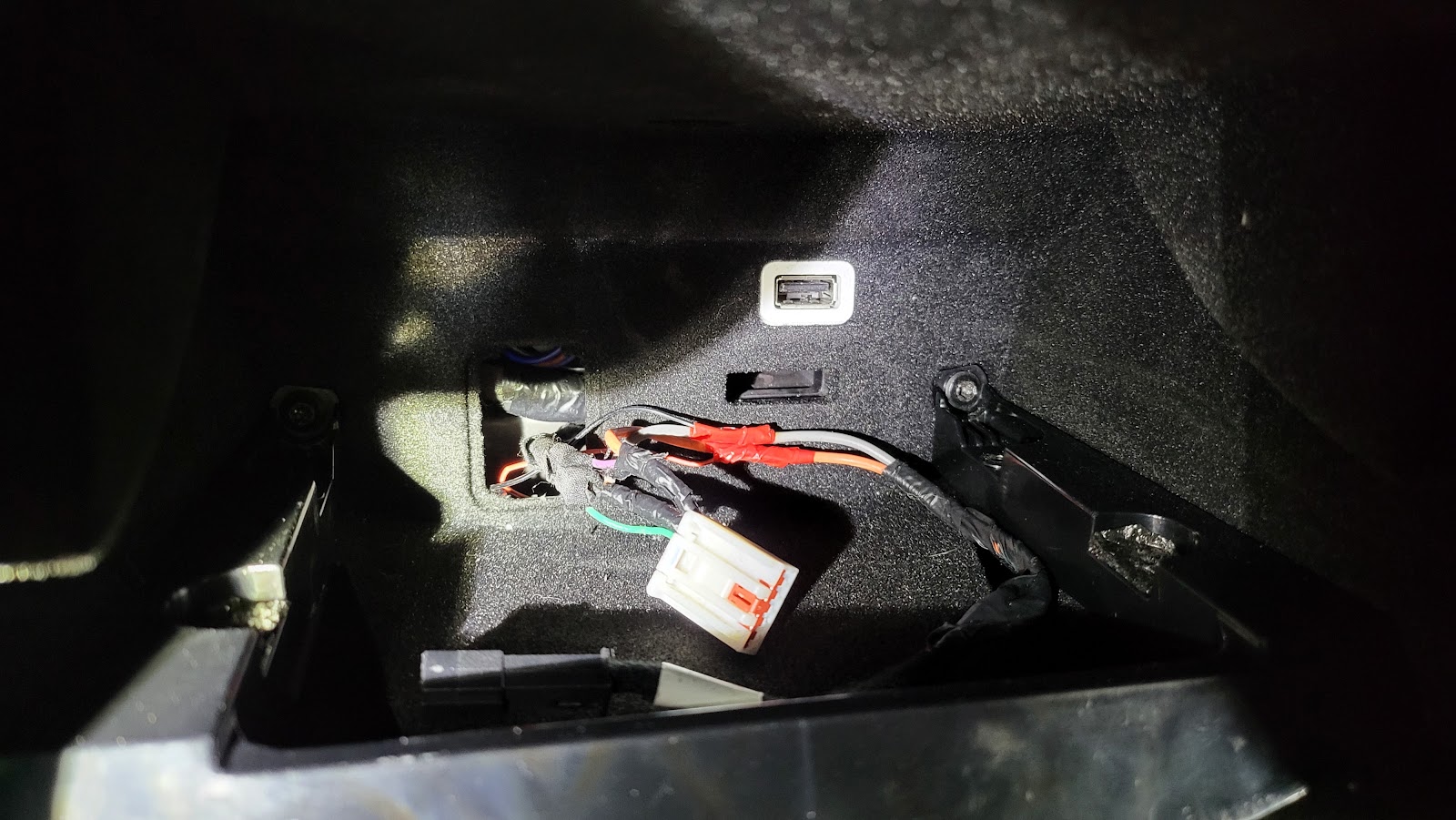

16년 ATS 기준 실사용핀은 3개이며
정면에서 볼때 제일 오른쪽(보라색)이 +12 옆의 검정색이 GND 녹색이 충전시 GND 입력되는 신호선이었습니다.

장착후 핸드폰을 살포시 올리면..



충전이 시작되면서 폰마크옆의 충전마크가 짜잔...

고속 무선 충전이 빡!!!

사실 별로 쓸일은 없지만 된다는 것에 의미가 있는것 아니겠습니까?

여튼 오랜만의 DIY 였습니다..
